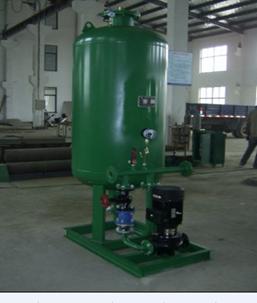

隔膜式氣壓自動供水設備由膨脹水罐、水泵、自動控制柜、管道、閥門、儀表等組成。本公司已系列化生產，該產品可以彌補低壓供水不足，代替屋頂水箱或水塔。該系列廣泛用于居民住宅、賓館飯店、醫院等民用建筑和工業設施的生活、生產及消防系統上。NZG隔膜式、BZG補氣式氣壓自動給水裝亦被廣泛用于熱水供應，熱水采暖，小區集中供暖空調系統做落地膨脹水箱，深受廣大用戶的信任和好評。
特點：
1、密閉性能好：罐體為密封裝置，氣水接觸少，保證水質不收污染。
2、結構緊湊、占地少：借助電腦三維設計，不僅僅是簡單地拼合，而且科學合理布置各組成部件，壓縮占地面積。
3、美觀、大方：可取代生活、消防、采暖、及空調用的高位水塔，不影響建筑美觀，降低建筑造價。
4、便于集中管理：該機組為一體化結構，免除用戶因不同廠家產生的售后服務不一致的麻煩。
工作原理：
自動供水設備由氣壓罐、水泵、自動控制柜、管道組成。

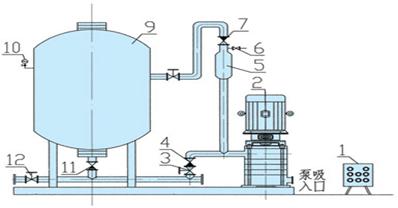

根據波義耳氣體定律，一定質量的氣體在一定溫度下，壓力與容積的乘積為常數。當水泵工作時，水送至給水管網的同時，多余的水進入氣壓水罐，水室擴大并將罐內的氣體壓縮，氣室縮小，罐內的壓力隨之升高；壓力升到最高工作壓力P2時，電控柜切斷水泵的電源，水泵停轉，此時利用罐內被壓縮氣體的壓力將罐內貯存的水送入給水管網，水室縮小，氣室擴大，罐內壓力也隨之下降，當壓力降低到工作壓力P1時，電控柜接通水泵電源，水泵重新啟動，如此周而復始，不斷運行，其工作原理見下圖。
|
型號 |
媒體公稱直徑
（mm） |
最大工作壓力
Pmax
(Mpa) |
最高溫度
（m3） |
總容積
（m3） |
調節容積
（m3） |
供水范圍（m3/h）） |
重量（kg） |
|
單罐 |
雙罐 |
|
MS-DY600 |
600 |
0.6 |
120 |
0.35 |
0.125 |
1.27-4.02 |
2.54-9.84 |
250 |
|
1.0 |
|
MS-DY800 |
800 |
0.6 |
120 |
0.85 |
0.35 |
2.92-11.36 |
5.85-22.72 |
450 |
|
1.0 |
|
MS-DY1000 |
1000 |
0.6 |
120 |
1.56 |
0.50 |
5.32-12.43 |
10.65-24.86 |
600 |
|
1.0 |
|
MS-DY1200 |
1200 |
0.6 |
120 |
2.65 |
0.75 |
8.76-20.47 |
17.52-40.94 |
900 |
|
1.0 |
|
MS-DY1400 |
1400 |
0.6 |
120 |
3.61 |
1.00 |
12.43-20.04 |
24.86-58.08 |
1350 |
|
1.0 |
|
1.0 |
說明：
1.表中的產品的重量為0.6、1.0MPa工作壓力時的值.
2.若用戶有1.6mpa.2.5mpa的要求，在訂貨的特別說明，以使特殊定制.
使用說明：
1、安裝時應保持水平。
2、產品出廠前已進行了壓力試驗和氣室充氣工作，用戶不需再進行壓力試驗，現場安裝時也不得隨意拆卸罐體，以防罐體內氣體傷人或影響設備的密封性。
3、機房應有良好的通風條件，室溫(冬季)不低于2℃，室外安裝應考慮防凍措施。
4、若調試人員調試時，發現罐內需要充氣，應嚴格按下述操作程序進行。
1) 氣壓水罐的調試程序，應本著先充水后充氮的原則進行。充水時可利用城市給水系統充水。充水時將排氣閥打開，當水室空氣排凈后即停止充水，關閉排氣閥，開始充氣。
2) 充氣時先將電接點壓力表上、下指針轉至需要的最高壓力和最低壓力位置上，然后打開充氣嘴進行充氣，當氣壓的充氣壓力達到最高壓力值時，充氣完畢，關閉充氣嘴。
|
